مدارات مجتمع (آی سی ، IC)

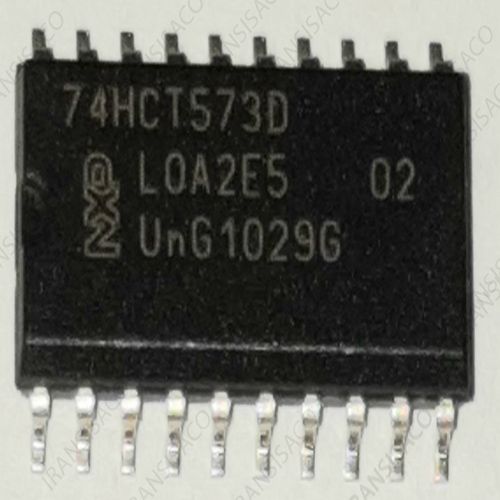

HCT573

از {{model.count}}

{{value}}

مقایسه

کمی صبر کنید...

توضیحات کلی.HC573;HCT573 یک چفت شفاف 8 بیتی نوع D با خروجی های 3 حالته است. دستگاهویژگی‌های ورودی‌های فعال کردن قفل (LE) و فعال کردن خروجی (OE). وقتی LE HIGH است، داده ها در ورودی ها هستندچفت ها را وارد کنید در این شرایط چفت ها شفاف هستند، هر بار یک خروجی چفت تغییر می کندورودی D مربوطه آن تغییر می کند. وقتی LE LOW است، چفت ها اطلاعاتی را که بوده اند ذخیره می کننددر ورودی ها یک زمان تنظیم قبل از انتقال از بالا به پایین LE وجود دارد. بالا در OEباعث می شود خروجی ها حالت OFF با امپدانس بالا را به خود بگیرند. عملکرد ورودی OE نمی کندبر وضعیت چفت ها تأثیر می گذارد. ورودی ها شامل دیودهای گیره هستند. این امکان استفاده از محدودیت جریان را فراهم می کندمقاومت ها برای ورودی های رابط به ولتاژهای بیش از VCC.
